Neumann Monitor Alignment Kit 2

Aansluitingen en compatibiliteit

Met gebalanceerde XLR- en jackaansluitingen is de Neumann Monitor Alignment Kit 2 bedoeld voor monitoropstellingen met passende analoge verbindingen, terwijl de meegeleverde kalibratiefunctionaliteit ook samenwerkt met de KH 80 DSP. De productgegevens noemen geen digitale ingang en sluiten mini-jack en RCA uit. Dat maakt de opgegeven aansluitmogelijkheden relevant bij het samenstellen van een set: controleer vooraf of de gebruikte monitoren en audiobron de benodigde verbindingen hebben.

De kit is bedoeld voor stereokalibratie met Neumann KH 80 DSP-monitoren. Ook analoge, niet op DSP gebaseerde Neumann-monitoren kunnen worden gekalibreerd wanneer ze worden gecombineerd met de KH 750 DSP-subwoofer. De vermelde ondersteuning voor fase- en amplitudeoptimalisatie geldt specifiek voor analoge Neumann-monitoren. Daarmee hangt de bruikbaarheid dus af van de combinatie van luidsprekers en subwoofer, niet alleen van de aansluitingen op een audiobron.

Verder vermeldt de specificatie een netwerkaansluiting en ondersteuning voor Mac en PC. De meegeleverde meetmicrofoon heeft een omnidirectioneel richtingspatroon en een opgegeven frequentiebereik van 20 tot 20.000 Hz. De afmetingen zijn 117 bij 23 mm en het gewicht is 37 gram. Volgens de productinformatie is de microfoon individueel gekalibreerd. Dat is een relevante eigenschap voor een systeem dat correctie afstemt op de akoestiek van de luisterruimte.

Wat de kit aan de monitoropstelling toevoegt

De ruimtecorrectie kan automatisch of handmatig worden ingesteld. Voor de afstemming zijn maximaal acht IIR-filters beschikbaar, aangevuld met een breed werkend laag- en hoogshelf-filter voor de balans. Daarnaast wordt een aan de ruimte aanpasbare doelcurve genoemd. De kalibratiealgoritmen zijn ontwikkeld in samenwerking met Fraunhofer IIS. De specificaties beschrijven zo een systeem voor correctie van de weergave in een concrete ruimte, maar geven geen meetresultaten voor een specifieke kamer of luidsprekerpositie.

Voor analoge monitoren vermeldt Neumann optimalisatie van fase en amplitude. Dat onderscheidt deze toepassing van een set-up waarin alleen het niveau of de toonbalans wordt aangepast. De kit biedt ook een externe akoestische regeling met vier standen voor het laag-middengebied. De frequentieovergang van de genoemde monitorconfiguratie is digitaal uitgevoerd met een lineaire fase en een filterorde van acht. De precieze uitwerking hangt af van de ondersteunde monitorconfiguratie en de gekozen correctie.

Een vertragingsfunctie van 70 ms is opgenomen voor instellingen rond looptijd en lipsynchronisatie. Dat kan van belang zijn wanneer beeld en geluid op elkaar moeten aansluiten. De gegevens specificeren niet welke volledige reeks aansluitingen of instellingen daarvoor nodig is, dus de functie moet worden gezien als een beschikbare afstelmogelijkheid binnen de compatibele opstelling.

Monitorgegevens en fysieke eigenschappen

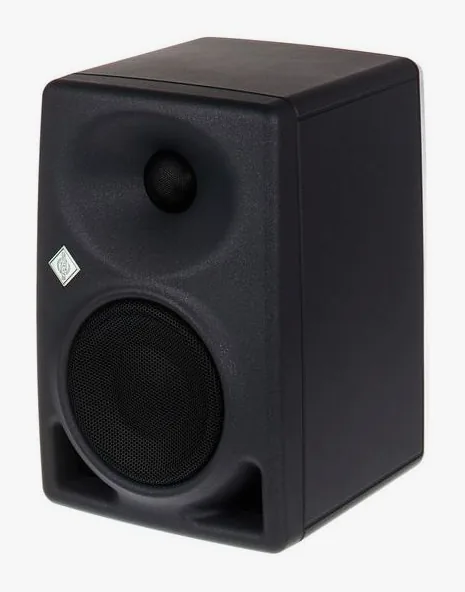

De vermelde luidsprekergegevens beschrijven een tweewegsysteem met een 4-inch woofer en een 1-inch tweeter in een basreflexbehuizing. Het betreft geen coaxiaal systeem. Het vermogen per luidspreker is in de details uitgesplitst naar 90 W voor de woofer en 50 W voor de tweeter, samen 140 W. Het vermelde frequentiebereik loopt van 57 Hz tot 21 kHz, met een tolerantie van plus of min 3 dB. Het maximale niveau bedraagt 108,8 dB SPL.

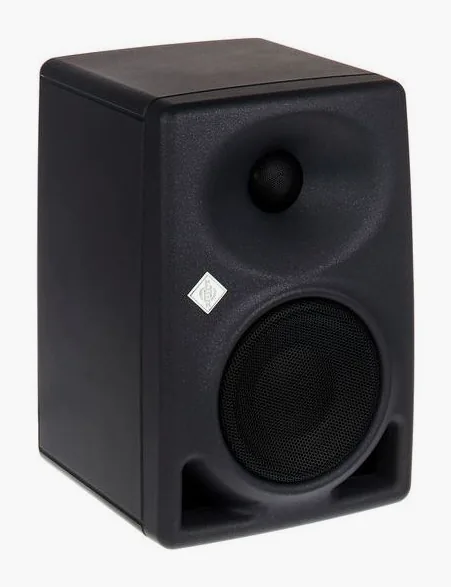

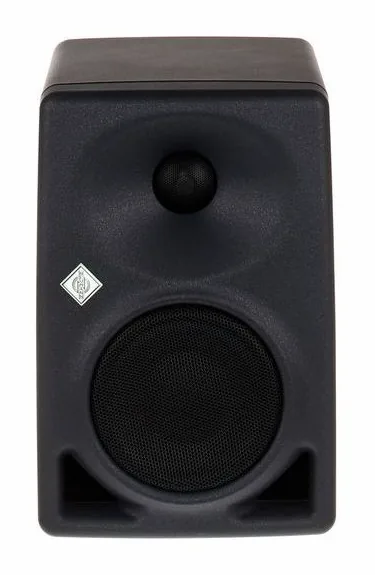

De monitorbehuizing meet 233 bij 154 bij 194 mm en weegt 3,5 kg. Twee M6-schroefdraden zijn bedoeld voor stands of bevestigingen. De gegevens noemen daarnaast een eigen ruisniveau lager dan 20 dB(A) op 10 cm, afzonderlijke elektronische piek- en thermische beveiliging voor woofer en tweeter, en regeling van in- en uitgangsniveau. Een bedieningspaneel biedt functies voor stand-by en akoestische controle.

De verwerking is opgegeven als 24 bit en 48 kHz. De monitorinformatie noemt ook een analoge XLR-ingang en een analoge jack-ingang. Omdat de specificatielijst geen jacktype of verdere details over die aansluiting geeft, is het verstandig dat punt vóór aankoop te controleren als de bekabeling afhankelijk is van een bepaald jackformaat. De productomschrijving vermeldt een DSP-ruimtecorrectie met Neumann MA 1, maar geeft geen reden om aan te nemen dat alle genoemde monitorfuncties in iedere set-up op dezelfde manier beschikbaar zijn.

Uitbreiding, prijs en afweging

Voor meerkanaalssystemen is een optionele Multichannel Extension beschikbaar. Die kan automatische referentie-uitlijning ondersteunen voor Quad, 5.1, 7.1, 5.1.4 en 7.1.4 met netwerkcompatibele KH 80-, KH 120 II-, KH 150- en KH 750-modellen, met maximaal vier subwoofers. De uitbreiding vereist een afzonderlijk verkrijgbare licentie en is niet inbegrepen. Wie uitsluitend een stereoset kalibreert, hoeft die optie niet mee te rekenen; voor een meerkanaalsopstelling is de extra licentie wel een belangrijke voorwaarde.

De kern van het aanbod is kalibratie voor specifieke Neumann-combinaties, met een meetmicrofoon en instelmogelijkheden voor ruimtecorrectie. De voornaamste beperking is die systeemgebonden compatibiliteit: wie andere monitoren gebruikt, een digitale ingang nodig heeft of meerkanaalskalibratie verwacht zonder extra licentie, moet de vermelde voorwaarden zorgvuldig naast de eigen installatie leggen.
