Tannoy Reveal 502 ISO Pad Set

Frequentiebereik van 49 Hz tot 43 kHz

Een opgegeven frequentiebereik van 49 Hz tot 43 kHz geeft de Tannoy Reveal 502 ISO Pad Set een breed bereik op papier, met een ondergrens die relevant is voor compacte studiomonitoring en een bovengrens ruim boven het gebruikelijke hoorbare bereik. Dat cijfer zegt op zichzelf niet hoe gelijkmatig de monitor die frequenties weergeeft. Er zijn geen gegevens over toleranties of frequentieresponscurves beschikbaar, dus daaruit valt geen uitspraak over de klankbalans af te leiden.

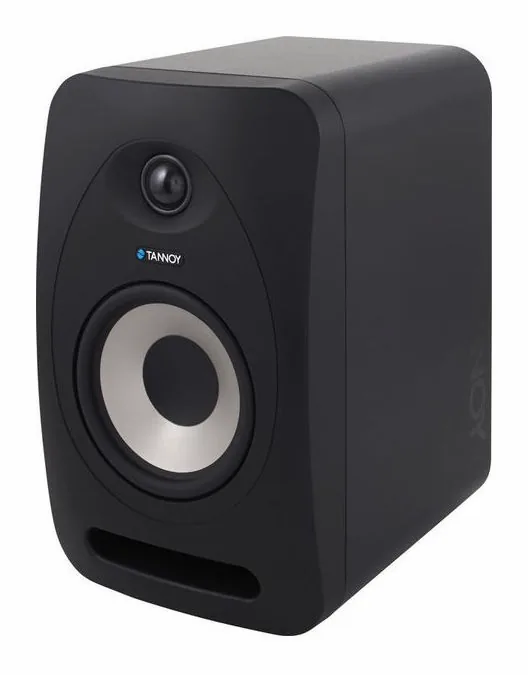

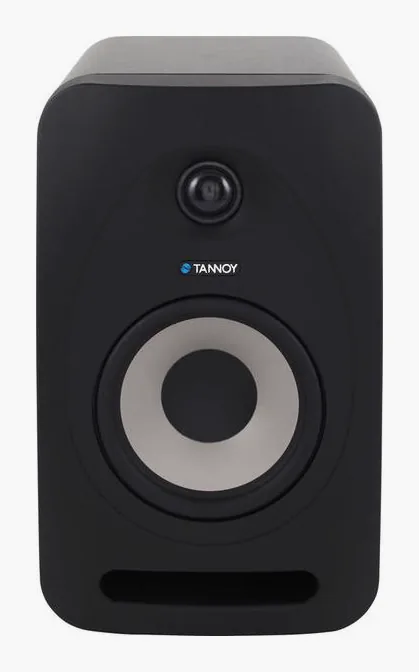

De set bestaat volgens de specificaties uit een actieve monitor met een 5-inch woofer en een 1-inch tweeter, plus ISO-pads voor akoestische ontkoppeling. De monitor is een tweewegmodel met een basreflexbehuizing. Een coaxiale luidsprekeropbouw ontbreekt. De woofer en tweeter worden elk door een eigen versterker aangestuurd: de bi-versterking levert 50 watt voor de woofer en 25 watt voor de tweeter, samen 75 watt per monitor. Het opgegeven maximale geluidsdrukniveau is 108 dB.

Aansluitingen en instelmogelijkheden

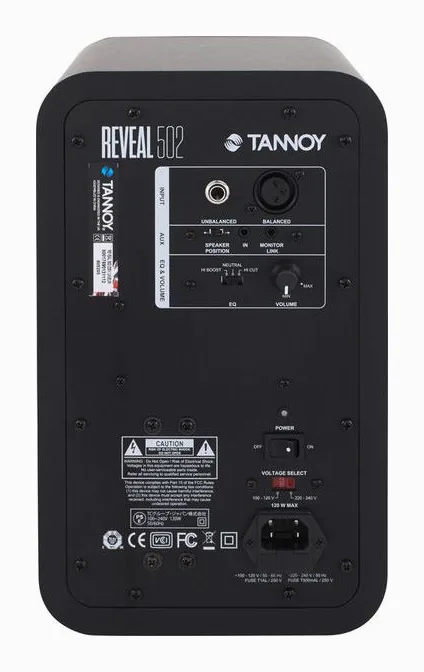

Voor analoge bronnen zijn er drie aansluitopties: een gebalanceerde XLR-ingang, een ongebalanceerde 6,3mm-jackaansluiting en een stereo-minijackingang van 3,5 mm. Die laatste is volgens de productgegevens bedoeld voor bijvoorbeeld een smartphone of tablet. Een RCA-ingang en digitale ingangen zijn niet aanwezig. De aansluitingen geven ruimte aan zowel apparatuur met lijnuitgangen als een eenvoudige draagbare bron, maar de beschikbare gegevens vermelden geen draadloze verbindingen.

De monitor heeft een instelbare EQ en een actief scheidingsfilter. Daarmee zijn handmatige klankaanpassingen mogelijk. Digitale ruimtecorrectie via DSP ontbreekt. Dat is een relevant onderscheid voor wie correctie op basis van de luisterruimte verwacht: die functie staat niet in de specificaties. De gegevens vermelden ook niet welke EQ-frequenties of hoeveel instelbereik beschikbaar zijn. De precieze aanpassingsmogelijkheden zijn daarom niet verder te beoordelen op basis van de vermelde informatie.

ISO-pads voor plaatsing en ontkoppeling

De ISO-pads zijn bedoeld om monitorluidsprekers akoestisch te ontkoppelen van hun ondergrond. Elke pad bestaat uit twee componenten, die op verschillende manieren gecombineerd kunnen worden. De genoemde mogelijkheden zijn horizontale plaatsing en twee hellingshoeken: 4° en 8°. Dat maakt het mogelijk de positie van een monitor te variëren zonder een afzonderlijke standaard te gebruiken. De productinformatie geeft geen meetgegevens over de mate van trillingsisolatie of de invloed daarvan op de weergave.

De pads zijn gemaakt van schuimstof en hebben per onderlegger een belastbaarheid van 14 kg. Hun afmetingen zijn 210 × 40 × 300 mm en de kleur is antraciet. De levering omvat één paar pads. Het gewicht van de monitor staat apart vermeld als circa 7,2 kg; dat ligt onder de vermelde belastbaarheid per pad. De informatie specificeert echter niet hoe de pads en monitor precies als verkoopverpakking worden aangeboden.

Afmetingen, verbruik en prijsvermelding

De monitor meet 300 × 184 × 238 mm, oftewel 300 mm hoog, 184 mm breed en 238 mm diep. Met een woofer van 5 inch is dit een relatief compact formaat voor een actieve monitor, al hangt de benodigde ruimte ook af van de opstelling en de basreflexopening. Het vermelde stroomverbruik bedraagt 96 watt. Dat is een verbruikswaarde, niet het uitgangsvermogen: dat laatste is opgegeven als 75 watt per monitor.

Tegelijkertijd wordt de ISO-padlevering omschreven als één paar. De combinatie van een monitor en pads in de productnaam maakt het daarom belangrijk om bij aankoop na te gaan wat de betreffende verkoopseenheid precies bevat en of de prijs op één monitor, een paar monitoren of de set slaat. De set is leverbaar sinds maart 2017.

Wat de specificaties wel en niet duidelijk maken

De gegevens schetsen een actieve tweewegmonitor met analoge aansluitingen, instelbare EQ en een meegeleverd paar pads volgens de vermelde leveringshoeveelheid. Voor een keuze zijn ook beperkingen zichtbaar: digitale ingangen en DSP-ruimtecorrectie ontbreken, terwijl informatie over frequentieresponstolerantie, vervorming en de exacte EQ-instellingen niet is opgegeven. Er zijn geen klantbeoordelingen beschikbaar om aanvullend gebruikerscommentaar mee te nemen.

De Tannoy Reveal 502 ISO Pad Set is op basis van de specificaties vooral interessant voor wie een compacte actieve monitor met meerdere analoge ingangen zoekt en de plaatsing met verstelbare schuimpads wil aanpassen. De belangrijkste praktische controle vóór aankoop is de inhoud van de verpakking, gezien de vermeldingen van één stuk voor de verkoopseenheid en één paar voor de pads.
