RTW TouchMonitor 5 Ravenna

16 kanalen voor netwerkgebaseerde audiobewaking

Met ondersteuning voor 16 kanalen via Ravenna, AES67 en ST 2110 richt de RTW TouchMonitor 5 Ravenna zich op professionele audio-opstellingen waarin netwerkgebaseerde bewaking centraal staat. Het tafelmodel kan stereo-, surround- en immersieve audioformaten weergeven, waaronder 5.1 en 7.1.4. De opgegeven bemonsteringsfrequenties lopen tot 96 kHz. Daarmee is het apparaat bedoeld voor het volgen van audiosignalen binnen een netwerk, niet voor het omzetten of mengen van audiosignalen.

RTW vermeldt 16 stereo-uitgangen voor bewaking en 16 kanalen. Die aantallen beschrijven de opgegeven kanaalcapaciteit van het apparaat, maar de productspecificaties noemen geen analoge ingangen, hoofdtelefoonaansluiting of twee-sporeningangen. Er is evenmin een ingebouwde AD/DA-omzetter. Wie analoge signalen wil aansluiten of beluisteren via een hoofdtelefoon, heeft daarvoor dus andere apparatuur nodig. Ook een terugspreekfunctie, afstandsbediening en sommingsfunctie ontbreken volgens de specificaties.

Weergaven voor niveau en luidheid

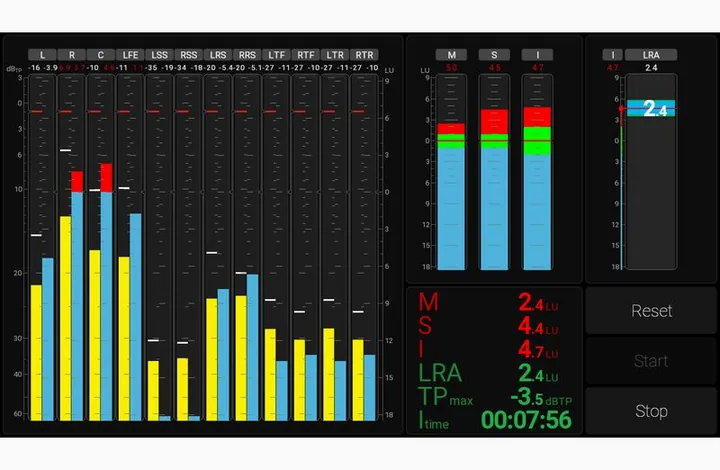

De meetweergaven vormen het belangrijkste onderdeel van de bediening. Beschikbaar zijn een vectorscoop, PPM-niveaumeter, weergave van ware pieken, luidheidsweergave, LRA, grafieken en een bewegende-spoelweergave. Ook is er een correlatiemeter. Die combinatie biedt verschillende manieren om signalen visueel te volgen, van niveau-informatie tot luidheidswaarden en correlatie.

Daarnaast kan het apparaat relevante waarden numeriek tonen. De lijst omvat M, S, I, LRA, TPmax, Mmax, Smax, IDauer, Sd, Id, LRAd en D%. De specificaties werken deze afkortingen niet verder uit. Daardoor is het verstandig ze te beschouwen als beschikbare meetwaarden, zonder uit de productinformatie meer details over hun precieze berekening of presentatie af te leiden. De aanwezigheid van niveau- en luidheidsweergaven maakt het toestel wel duidelijk geschikt voor gebruikers die informatie naast elkaar willen kunnen volgen.

Surround wordt ondersteund, met expliciete vermelding van 5.1 en 7.1.4. Dat geeft aan dat de mogelijkheden niet beperkt zijn tot stereobewaking. Welke kanaalindelingen op elk scherm precies tegelijk zichtbaar zijn, staat niet in de vermelde gegevens. De gebruiker kan wel aangepaste schermweergaven samenstellen, aangeduid als 'View'. Dat biedt ruimte om de informatie op het aanraakscherm af te stemmen op de gewenste bewakingstaak.

Bediening, netwerk en plaatsing

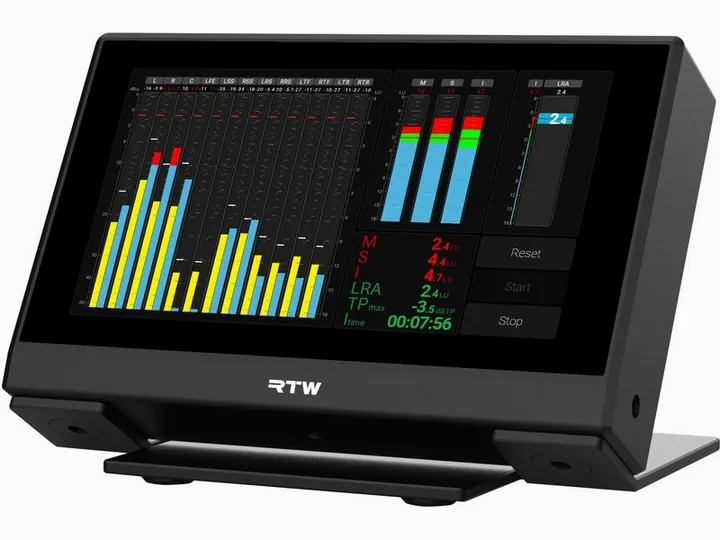

De bediening verloopt via een aanraakscherm van 5 inch en een webgebaseerde gebruikersinterface. Het toestel is omschreven als configureerbaar tafelmodel. De combinatie van een lokaal scherm en een webinterface biedt twee bedieningsmogelijkheden, maar de gegevens specificeren niet welke instellingen precies via de browser beschikbaar zijn. Ook wordt geen afzonderlijke afstandsbediening meegeleverd.

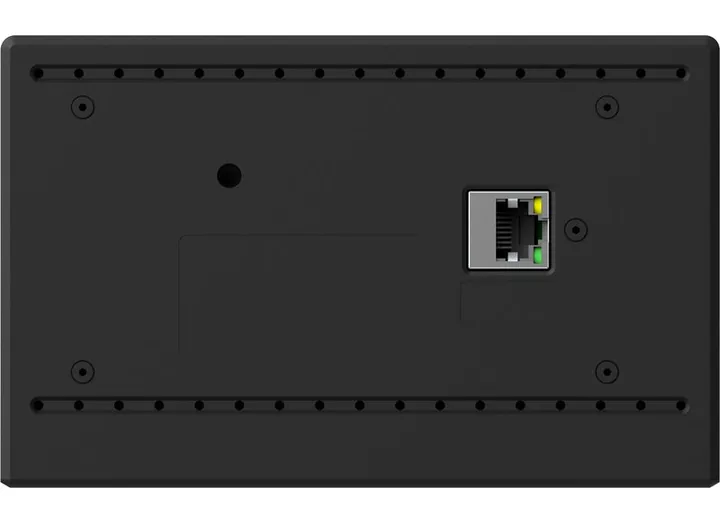

De voeding verloopt via Ethernet met PoE, conform IEEE 802.3af. Dat betekent dat het apparaat voor zijn voeding gebruikmaakt van een geschikte Ethernetverbinding. Een afzonderlijke voedingsadapter wordt in de verstrekte productinformatie niet genoemd. De verbinding is bedoeld voor Ravenna-gebaseerde audionetwerken; daarnaast worden AES67 en ST 2110 als ondersteunde kanaalstandaarden genoemd. De details van netwerkpoorten, aansluitingen en configuratie zijn niet opgegeven.

Met afmetingen van 149,5 x 94 x 92,7 mm en een gewicht van 0,7 kg neemt de TouchMonitor 5 Ravenna weinig ruimte in op een werktafel. De compacte bouw past bij een bewakingsapparaat dat dicht bij de gebruiker kan staan. De gegevens vermelden geen montageopties of beschermingsklasse, dus daarover kan op basis van deze specificaties geen uitspraak worden gedaan.

Voor wie past dit model?

De RTW TouchMonitor 5 Ravenna is vooral relevant voor professionele omgevingen die audio via Ravenna, AES67 of ST 2110 bewaken en behoefte hebben aan meerdere niveau- en luidheidsweergaven. Ondersteuning voor stereo, surround en immersieve configuraties maakt het inzetbaar bij uiteenlopende kanaalindelingen. De configureerbare schermweergaven zijn daarbij belangrijk, omdat gebruikers de getoonde informatie naar eigen behoefte kunnen ordenen.

De duidelijke beperking is dat het geen zelfstandig analoog monitoringsysteem met hoofdtelefoonuitgang, converter of mengfunctie is. De waarde van het apparaat hangt daarom samen met een bestaande netwerkopstelling en apparatuur voor het beluisteren of omzetten van audio. Er zijn geen klantbeoordelingen beschikbaar, dus uitspraken over gebruikservaringen of tevredenheid van kopers zijn niet mogelijk.
