EVO 16 Rack Bundle

Veel aansluitingen, met enkele duidelijke grenzen

Wie meerdere microfoons en lijnbronnen tegelijk wil aansluiten, krijgt met de EVO 16 Rack Bundle acht microfooningangen, acht lijningangen en twee instrumentingangen. De interface kan volgens de specificaties 24 kanalen opnemen en afspelen en heeft acht lijnuitgangen. Daar staan enkele beperkingen tegenover: er zijn geen S/PDIF-, AES/EBU- of MADI-aansluitingen, geen Ethernetverbinding en geen MIDI-interface. De maximale resolutie is 24 bit bij 96 kHz.

De bundel bevat een EVO 16-interface en een set rackbeugels voor montage in een 19-inch rack. Een voeding en stroomkabel zijn inbegrepen, net als een USB-C-kabel. De interface werkt dus niet uitsluitend op stroom via USB.

Ingangen en voorversterkers

De acht microfooningangen zijn voorzien van EVO-microfoonvoorversterkers met Smartgain. Volgens de productinformatie bedraagt de maximale microfoonversterking 58 dB en is fantoomvoeding beschikbaar. Dat maakt de ingangen geschikt voor microfoons die fantoomvoeding nodig hebben, zoals veel condensatormicrofoons. De gegevens vermelden niet hoeveel stroom de fantoomvoeding levert of of deze per kanaal afzonderlijk schakelbaar is.

Naast de microfooningangen zijn er acht lijningangen en twee JFET-instrumentingangen. JFET-ingangen zijn bedoeld voor instrumenten die rechtstreeks op de interface worden aangesloten, zoals elektrische gitaren. De opgegeven aantallen beschrijven de ingangsmogelijkheden, maar de informatie licht niet toe welke aansluitingen gedeeld worden of hoe de ingangen onderling zijn geconfigureerd. Controleer daarom vóór aanschaf of de gewenste combinatie van microfoon-, lijn- en instrumentbronnen tegelijk bruikbaar is.

Uitgangen en digitale uitbreidingen

Aan de uitgangszijde zijn er acht lijnuitgangen en twee afzonderlijke hoofdtelefoonuitgangen. Dat biedt ruimte voor meerdere monitorverbindingen of aparte hoofdtelefoonfeeds. De specificaties noemen ook monitorbediening en een softwaremixer met zeer lage vertraging. Nulvertraging-monitoring wordt eveneens vermeld, maar er zijn geen verdere gegevens over de precieze signaalroute of de beschikbare instellingen.

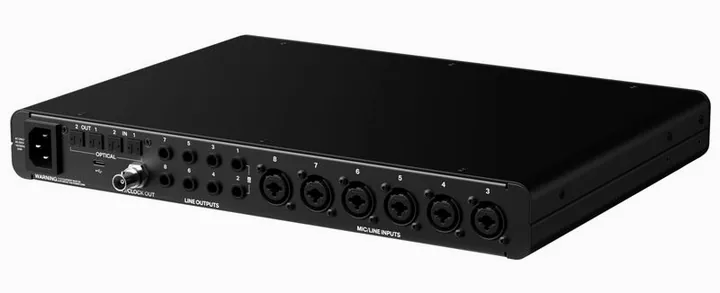

Voor digitale aansluiting noemt de productinformatie twee optische ingangen en twee optische uitgangen. Elders worden twee ADAT-aansluitingen vermeld. Die aanduidingen zijn niet volledig gelijk, want het aantal optische aansluitingen zegt op zichzelf niet welke digitale indeling of kanaalconfiguratie ondersteund wordt. S/PDIF ontbreekt, net als AES/EBU en MADI. Voor synchronisatie met andere apparatuur is er wel één Word Clock-uitgang, maar geen Word Clock-ingang.

Bediening en functies

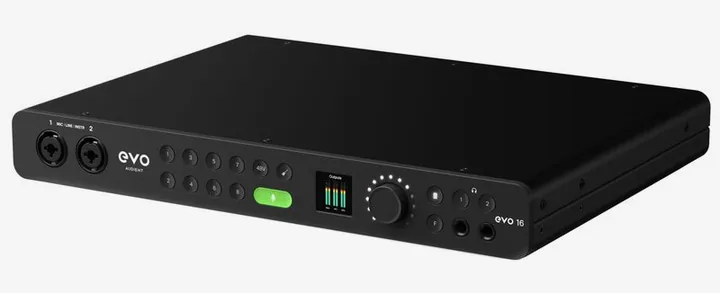

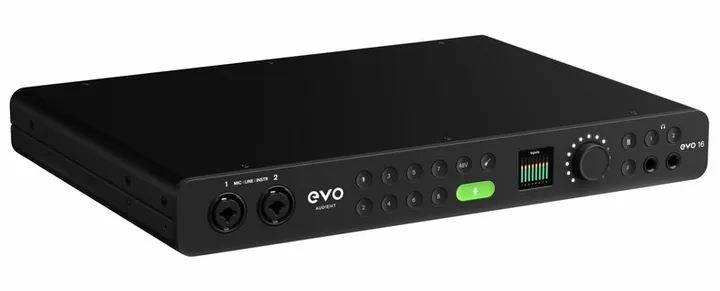

De interface heeft een lcd-scherm met hoge resolutie, een centrale bediening met één knop en een weergave van de kanaalstatus. Ook is er een programmeerbare functieknop. Smartgain kan volgens de omschrijving op meerdere kanalen worden toegepast. Audio Loopback wordt genoemd als functie, wat relevant kan zijn bij het opnemen van audiosignalen van een computer. De gegevens beschrijven niet welke software of bedieningselementen precies nodig zijn om deze functies te gebruiken.

De aansluiting op een computer verloopt via USB-C, met USB 2.0 als opgegeven USB-versie. USB-C beschrijft hier de vorm van de aansluiting, niet de overdrachtssnelheid. De combinatie van 24 in- en uitgangen en USB 2.0 maakt het verstandig om na te gaan welke kanaalconfiguraties en computervereisten gelden voor de beoogde opnameopstelling. De maximumspecificatie is 24 bit en 96 kHz; hogere bemonsteringsfrequenties worden niet vermeld.

Rackmontage en aandachtspunten

De meegeleverde set bestaat uit twee rackbeugels met schroeven en is bedoeld voor een EVO 16. De kleur is zwart. De opgegeven afmetingen lopen echter uiteen: de algemene specificaties vermelden 350 × 310 × 50 mm, terwijl een andere productvermelding 355 × 255 × 53 mm noemt. Ook wordt een gewicht van 3 kg vermeld. Door dit verschil is het verstandig de exacte behuizingsmaten en de ruimte achter het rack vóór installatie bij de verkoper te bevestigen.

De EVO 16 Rack Bundle past op papier bij studio-opstellingen die veel analoge in- en uitgangen, twee hoofdtelefoonuitgangen en optische uitbreiding nodig hebben. De acht voorversterkers en Smartgain-functie zijn daarbij belangrijke onderdelen. Minder geschikt kan de aansluiting zijn voor wie MIDI, Ethernet, S/PDIF of digitale standaarden zoals AES/EBU en MADI nodig heeft. Er zijn geen klantbeoordelingen beschikbaar, dus uitspraken over geluidskwaliteit, betrouwbaarheid of dagelijks gebruik zijn niet onderbouwd door gebruikersfeedback.
