Neutrik NA-2O-DLINE

Aansluiting op een Dante-netwerk en analoge apparatuur

Voor een installatie die AES67-audio uit een Dante-netwerk naar analoge apparatuur moet sturen, biedt de Neutrik NA-2O-DLINE twee analoge lijnuitgangen. Het apparaat is bedoeld om analoge audioapparatuur met een Dante-netwerk te verbinden en converteert AES67 naar twee analoge lijnuitgangen. Daarmee is de functie gericht op de overgang van netwerkaudio naar een analoge lijnverbinding, niet op een algemene omzetter met meerdere soorten aansluitingen.

Een belangrijke voorwaarde is voeding via Power over Ethernet (PoE). De beschikbare gegevens vermelden geen alternatieve voedingsaansluiting. Bij de planning moet dus rekening worden gehouden met een geschikte PoE-bron op de netwerkaansluiting. Zonder PoE is de benodigde voeding niet geregeld. De specificaties geven geen nadere details over netwerkpoorten, ondersteunde PoE-klassen, configuratie of bediening, zodat die punten vooraf in de productdocumentatie moeten worden nagegaan als ze bepalend zijn voor de installatie.

Wat de uitgangswaarden betekenen

De analoge uitgangsimpedantie bedraagt minder dan 150 ohm. Dat is een relevante specificatie voor aansluiting op apparatuur met een lijningang. De maximale uitgangsniveauwaarde is 24 dBu bij symmetrische aansluiting. Dit geeft aan welk hoog maximaal niveau de uitgang kan leveren; het is geen beschrijving van een vast uitgangsniveau. Voor een concrete installatie blijft het nodig om de uitgang af te stemmen op de ingang en het gewenste signaalniveau van de aangesloten apparatuur.

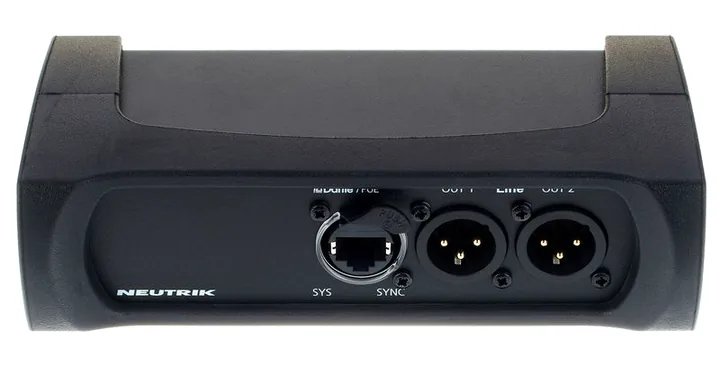

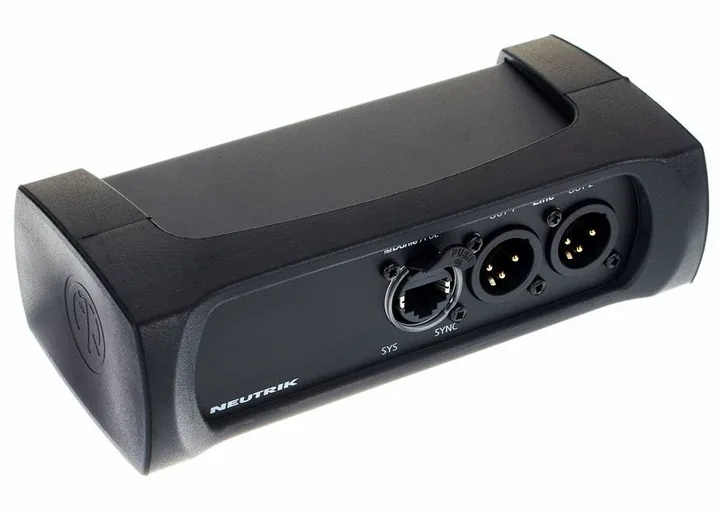

De omschrijving noemt twee analoge lijnuitgangen, maar specificeert niet of de aansluitingen fysiek XLR, jack of een ander type gebruiken. Ook details zoals kanaalindeling, volumeregeling, statusindicatie en instellingen worden niet opgegeven. De converter is daarom technisch te plaatsen op basis van zijn omzettingsrichting en uitgangswaarden, maar een volledige aansluitplanning vraagt aanvullende informatie over de feitelijke connectoren en configuratiemogelijkheden.

Behuizing en inzet in installaties

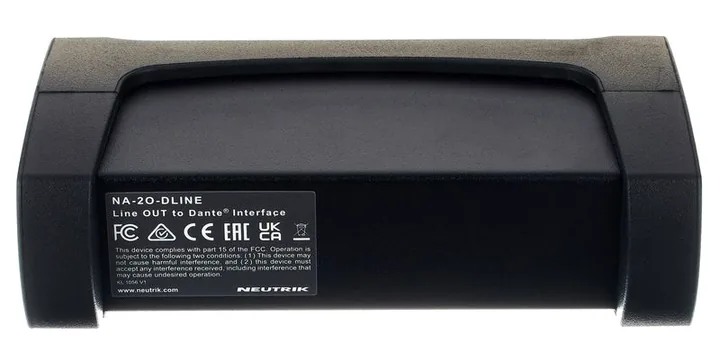

Rond de behuizing zit een rubberen bescherming die geschikt is voor tourgebruik. Volgens de specificaties kan deze bescherming worden verwijderd voor rackmontage of installatie. Dat maakt de constructie bruikbaar voor uiteenlopende opstellingen: met bescherming wanneer de behuizing extra afscherming nodig heeft, of zonder bescherming wanneer montage in een rack of vaste installatie de voorkeur heeft. De gegevens vermelden geen montagemateriaal of specifieke rackbreedte, dus die onderdelen zijn niet uit de opgegeven informatie af te leiden.

Met afmetingen van 164 x 82 x 51 mm en een gewicht van 0,44 kg is de NA-2O-DLINE een compact apparaat in vergelijking met grotere rackapparatuur. Die maten zijn nuttig bij het controleren van beschikbare ruimte, bijvoorbeeld bij plaatsing naast andere apparatuur of in een installatiebehuizing. De rubberen bescherming kan daarbij invloed hebben op de benodigde ruimte zolang deze gemonteerd is; voor de precieze inbouwmaat geeft de fabrikant hier geen afzonderlijke maatvoering.

Voor wie past de NA-2O-DLINE?

De functie sluit aan bij gebruikers die een AES67-signaal uit een Dante-netwerkomgeving naar twee analoge lijningangen willen voeren. Denk aan een aansluiting op analoge audioapparatuur binnen een vaste installatie of een touropstelling. De keuze is minder vanzelfsprekend wanneer er meer dan twee analoge uitgangen nodig zijn, wanneer de bron geen AES67 gebruikt of wanneer PoE op de beoogde netwerkaansluiting ontbreekt. Die grenzen volgen rechtstreeks uit de genoemde omzetting, het aantal uitgangen en de voedingsvereiste.

Er zijn geen klantbeoordelingen beschikbaar. Daardoor is er geen basis om uitspraken te doen over gebruiksgemak, betrouwbaarheid op locatie of geluidskwaliteit op grond van gebruikerservaringen.

Prijs en kernpunten

Voor een systeemontwerp zijn vooral de compatibiliteit met AES67, de benodigde PoE-voeding en het aantal analoge uitgangen doorslaggevend. Wie de connectorvorm, netwerkconfiguratie of montagewijze moet vastleggen, heeft aanvullende productspecificaties nodig.

• Omzetting: AES67 naar twee analoge lijnuitgangen.
• Voeding: Power over Ethernet is vereist.
• Uitgang: minder dan 150 ohm, maximaal 24 dBu symmetrisch.
• Behuizing: rubberen bescherming voor tourgebruik, verwijderbaar voor rackmontage of installatie.
• Formaat: 164 x 82 x 51 mm, met een gewicht van 0,44 kg.
