RME Digiface Ravenna
Koppel Ravenna en MADI met TotalMix in een compacte interface
Goed
Microfoons, instrumenten en analoge signalen sluit je niet rechtstreeks aan. De 128 in- en uitgangen maken de interface vooral passend voor systemen met veel Ravenna- en MADI-kanalen.
Sterke punten
- Biedt 128 ingangs- en 128 uitgangskanalen via RAVENNA, met daarnaast 64 MADI-kanalen.
- Vier netwerkpoorten, MADI-aansluiting en in- en uitgang voor woordklok bieden ruime aansluitmogelijkheden voor professionele digitale systemen.
- Ondersteunt een maximale bemonsteringsfrequentie van 192 kHz en 24-bitresolutie.
- TotalMix FX en TotalMix Remote maken bediening op afstand mogelijk via iOS, pc of Mac.
Aandachtspunten
- Heeft geen microfoon-, lijn- of instrumentingangen en geen lijnuitgangen.
- De gegevens spreken elkaar tegen over de voeding: er staat zowel dat een voedingsadapter niet is inbegrepen als dat deze bij de levering hoort.
128 kanalen in en uit voor netwerkgebonden audio
128 ingangs- en 128 uitgangskanalen vormen het opvallendste kenmerk van de RME Digiface Ravenna. De interface is bedoeld voor een opstelling waarin veel audiokanalen via Ravenna en USB 3.0 worden uitgewisseld, niet voor het rechtstreeks aansluiten van microfoons of instrumenten. Er zijn geen microfoon-, lijn- of instrumentingangen en ook geen lijnuitgangen. Daarmee hangt de geschiktheid sterk af van de aanwezige netwerk- en MADI-infrastructuur.
De opgegeven kanalenverhouding van 128 bij 128 sluit aan op de vermelding van 128 Ravenna-kanalen voor in- en uitvoer. Daarnaast ondersteunt het apparaat 64 MADI-kanalen voor in- en uitvoer via een coaxiale aansluiting. De twee formaten bieden verschillende routes voor digitale audio binnen een studio- of broadcastopstelling. De gegevens specificeren geen verdere voorwaarden voor het gelijktijdige gebruik van de volledige kanaalaantallen, dus die aantallen zijn geen garantie voor iedere configuratie.
Aansluitingen voor Ravenna, MADI en synchronisatie

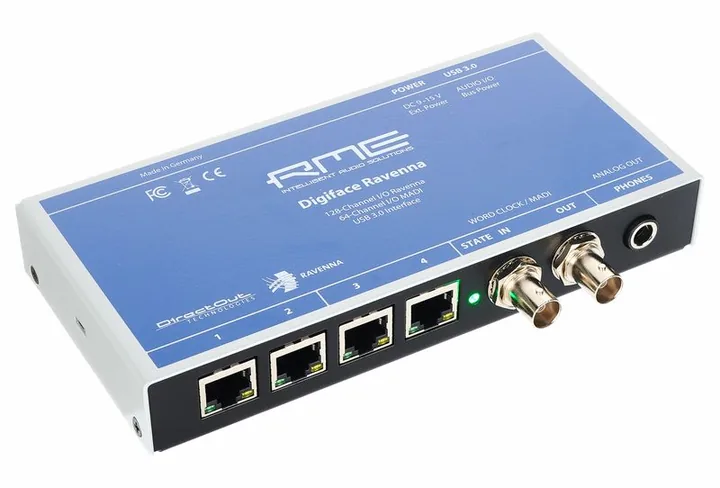

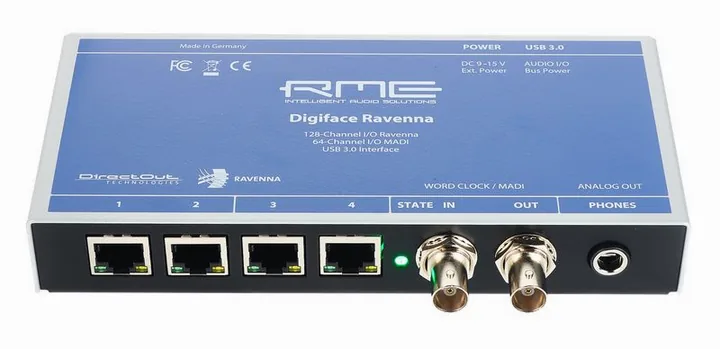

Vier Ethernet-poorten zijn beschikbaar voor de netwerkverbindingen. De specificaties noemen Ravenna, maar geven geen informatie over netwerkbeheer, redundantie of de precieze configuratie van die poorten. Wie de interface in een bestaande installatie wil opnemen, doet er daarom goed aan de netwerkopzet en compatibiliteit vooraf met de overige apparatuur af te stemmen.
Voor MADI is er één coaxiale aansluiting. Verder zijn er geen aansluitingen voor ADAT, AES/EBU of S/PDIF. Ook MIDI ontbreekt. De Digiface Ravenna is dus geen universele aansluitcentrale voor uiteenlopende digitale formaten, maar richt zich op Ravenna en MADI. Voor synchronisatie zijn één Word Clock-ingang en één Word Clock-uitgang aanwezig. Dat maakt aansluiting op een kloksignaal binnen een digitale installatie mogelijk, zonder dat de opgegeven gegevens aanvullende synchronisatiefuncties beschrijven.
Een stereohoofdtelefoonuitgang met TRS-aansluiting biedt een luistermogelijkheid direct op het apparaat. Er is geen phantomvoeding en de interface heeft geen microfooningangen waarop die voeding van toepassing zou zijn. De hoofdtelefoonuitgang vervangt geen set lijnuitgangen: voor weergave via studiomonitors is een andere uitgang in de signaalketen nodig.
USB 3.0, resolutie en bediening
De verbinding met een computer verloopt via USB 3.0 en een USB Type B-aansluiting. De maximale bemonsteringsfrequentie is 192 kHz, met een maximale resolutie van 24 bit. De interface ondersteunt monitoring zonder vertraging volgens de productgegevens. Voor de routering wordt TotalMix FX genoemd. TotalMix Remote kan daarnaast bediening op afstand mogelijk maken via iOS, pc of Mac. De vermelde informatie beschrijft niet welke functies op elk platform beschikbaar zijn.
De Digiface Ravenna is volgens de specificaties via de USB-bus te voeden. Er wordt tegelijk een voedingsadapter met stroomkabel meegeleverd, naast een USB 3.0-kabel van Type A naar Type B. De aanwezigheid van de adapter geeft een alternatief voor de voeding via USB, maar de productinformatie vermeldt niet wanneer welke voedingsmethode nodig is. Controleer daarom de installatievereisten voordat het apparaat in een vaste opstelling wordt ingebouwd.
Formaat, prijs en geschiktheid
Met een breedte van 128 mm, een diepte van 55 mm en een hoogte van 22 mm neemt de interface weinig ruimte in. De gegevens noemen één exemplaar per verkoopeenheid en een beschikbaarheid sinds februari 2023.
De RME Digiface Ravenna past op papier bij professionele installaties die veel Ravenna-kanalen nodig hebben en daarnaast MADI gebruiken. De combinatie met TotalMix-routering, USB 3.0 en Word Clock-aansluitingen maakt haar inzetbaar als digitale schakel in een grotere audioketen. De beperkingen zijn even duidelijk: analoge ingangen en lijnuitgangen ontbreken, evenals ADAT, AES/EBU, S/PDIF en MIDI. Een koper die een zelfstandige opname-interface voor microfoons of instrumenten zoekt, vindt die aansluitingen hier niet.
Technische kernpunten
- Audio: 128 Ravenna-kanalen in en uit, plus 64 MADI-kanalen in en uit.
- Verbinding: USB 3.0, USB Type B en vier Ethernet-poorten.
- Synchronisatie: één Word Clock-ingang en één uitgang.
- Audioformaat: maximaal 192 kHz en 24 bit.
- Ontbrekende aansluitingen: microfoon-, lijn- en instrumentingangen, lijnuitgangen, ADAT, AES/EBU, S/PDIF en MIDI.
Foto's
Specificaties
| Opname- en weergavekanalen | 128x128 |
|---|---|
| Aantal microfooningangen | 0 |
| Aantal lijningangen | 0 |
| Instrumentingangen | 0 |
| Aantal lijnuitgangen | 0 |
| Hoofdtelefoonuitgangen | 1 |
| Fantoomvoeding | Nee |
| Aantal S/PDIF-aansluitingen | 0 |
| Aantal ADAT-aansluitingen | 0 |
| Aantal AES/EBU-aansluitingen | 0 |
| Aantal MADI-aansluitingen | 1 |
| Ethernet | 4 |
| Overige aansluitingen | Geen |
| MIDI-interface | Nee |
Veelgestelde vragen
Welke digitale kanalen biedt dit apparaat?
Het ondersteunt 128 in- en uitgangskanalen via RAVENNA en 64 MADI-kanalen.
Welke maximale geluidskwaliteit wordt vermeld?
De opgegeven maxima zijn 192 kHz bemonsteringsfrequentie en 24 bit.
Kan ik de menging op afstand bedienen?
Ja. TotalMix FX en TotalMix Remote bieden bediening op afstand via iOS, pc of Mac.
Wordt een voedingsadapter meegeleverd?
De gegevens zijn tegenstrijdig: één vermelding zegt dat er geen adapter inbegrepen is, terwijl de leveringslijst er wel een noemt. Vraag dit na bij de verkoper.
Voor wie is dit niets?
Heb je analoge ingangen nodig, dan past deze interface niet bij je opstelling. Ook voor eenvoudige systemen die de vele digitale kanalen niet benutten, is hij minder passend.
Voor wie wel?
Wie veel Ravenna- en MADI-kanalen nodig heeft en op afstand wil bedienen of woordklokapparatuur wil aansluiten, kan deze interface overwegen.
Conclusie
Met 128 in- en uitgangskanalen voor RAVENNA, 64 MADI-kanalen en vier netwerkpoorten richt dit apparaat zich op omvangrijke digitale opstellingen. De ondersteuning voor maximaal 192 kHz en 24 bit en de bediening op afstand zijn sterke pluspunten. De aansluitingen voor analoge audio ontbreken, waardoor een afzonderlijke omzetter nodig kan zijn. Controleer vóór aankoop ook welke voedingsvoorziening daadwerkelijk wordt meegeleverd.
