SSL UMD192

Een interface voor omvangrijke audioverbindingen

In een grotere studio, omroepomgeving of installatie met veel digitale audiokanalen is de SSL UMD192 bedoeld als schakel tussen Dante-netwerken, MADI-apparatuur en een computer. Dat bedrag hoort bij een gespecialiseerde interface met 192 afspeel- en opnamekanalen, niet bij een conventionele audio-interface voor microfoons of instrumenten. De UMD192 heeft namelijk geen microfoon-, lijn- of instrumentingangen en evenmin analoge lijnuitgangen of hoofdtelefoonuitgangen.

De kern is de combinatie van Dante via Ethernet en meerdere MADI-aansluitingen. Daarmee richt dit model zich op digitale signaaldistributie en systeemintegratie. Wie een apparaat zoekt om rechtstreeks een microfoon of hoofdtelefoon aan te sluiten, vindt die aansluitingen hier niet. De waarde van de UMD192 hangt vooral af van de behoefte aan veel kanalen en de aanwezige Dante- of MADI-infrastructuur.

Capaciteit en digitale formaten

Bij 44,1 en 48 kHz vermeldt SSL 192 kanalen. Ook bij 88,2 en 96 kHz blijft de capaciteit volgens de specificaties 192 kanalen. Bij 176,4 en 192 kHz daalt dat naar 128 kanalen. De maximale opgegeven omzettingsspecificatie is 192 kHz en 24 bit. Dat biedt ruimte voor hoge bemonsteringsfrequenties, met als praktisch aandachtspunt dat de beschikbare kanaalcapaciteit bij de hoogste frequenties kleiner is.

De algemene aanduiding van 192 opname- en afspeelkanalen moet dus samen worden gelezen met de frequentieafhankelijke aantallen. Voor een installatie die op 192 kHz werkt, is 128 kanalen de relevante opgegeven capaciteit, niet 192. Voor de planning van een systeem is het verstandig de gewenste bemonsteringsfrequentie en het benodigde aantal kanalen naast elkaar te leggen.

MADI, Dante en aansluitingen

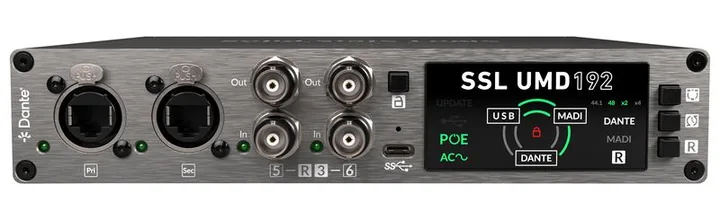

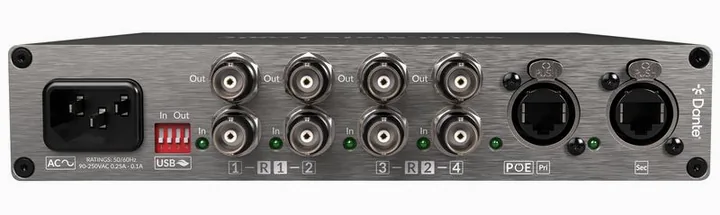

Aan de MADI-zijde zijn er zes BNC-paren. De beschrijving noemt daarbij een redundante stand met drie redundante MADI-verbindingen. Daarnaast zijn vier RJ45-aansluitingen aanwezig voor Ethernet. De Dante-netwerkfunctie ondersteunt AES67 en ST 2110 met DDM. SSL noemt voor Dante een latentie van 0,25 ms. Dit is een opgegeven technische waarde voor de netwerkverbinding, geen uitspraak over de totale vertraging van elk mogelijk systeem. Die kan mede afhangen van de overige apparatuur en configuratie.

De kloksynchronisatie kan volgens de gegevens via MADI of Dante verlopen. Dat geeft installateurs een keuze uit twee digitale routes voor de synchronisatie van aangesloten apparatuur. Er is geen Word Clock-aansluiting, en de interface heeft geen S/PDIF-, ADAT- of AES/EBU-aansluitingen. De specificaties noemen ook geen MIDI-interface of overige aansluitingen. De UMD192 is daardoor duidelijk gericht op de genoemde digitale verbindingen, niet op een breed aanbod van uiteenlopende studioaansluitingen.

Voeding, computerverbinding en formaat

De voeding kan volgens SSL via netstroom, PoE of USB verlopen, met ondersteuning voor redundantie. Een geïntegreerde netadapter is vermeld en er wordt ook een netsnoer meegeleverd. USB-voeding is niet als busvoeding aangeduid, hoewel USB wel een van de genoemde voedingsmogelijkheden is. De exacte voorwaarden voor de verschillende voedingsstanden zijn niet verder uitgewerkt in de verstrekte gegevens.

Voor aansluiting op een computer is er USB-C, met USB 2.0 als opgegeven USB-versie. In de doos zitten een USB-C-kabel en een adapter van USB-A naar USB-C. Het apparaat is compatibel met Mac OS; voor Windows is een SSL-stuurprogramma nodig. De functie voor monitoring zonder latentie is als aanwezig opgegeven, maar de gegevens beschrijven niet welke signaalroutes of instellingen daarvoor beschikbaar zijn.

De behuizing is 9,5 inch breed in het rackformaat en neemt 1U in. De opgegeven breedte is 241 mm en de hoogte 44 mm. Dat compacte formaat past bij vaste installaties waar rackruimte telt, al geven de specificaties geen diepte- of gewichtsmaten.

Waar de keuze van afhangt

De belangrijkste afweging is of de installatie daadwerkelijk de kanaaldichtheid en digitale aansluitingen van dit model nodig heeft. Voor een systeem met Dante en MADI biedt de combinatie van 192 kanalen bij lagere bemonsteringsfrequenties, vier Ethernet-aansluitingen en zes MADI-BNC-paren een specifiek aansluitprofiel. Bij de hoogste bemonsteringsfrequenties neemt de kanaalcapaciteit af. Ook ontbreken alle analoge in- en uitgangen, zodat aanvullende apparatuur nodig is wanneer microfoons, instrumenten of hoofdtelefoons rechtstreeks moeten worden aangesloten.

Er zijn geen klantbeoordelingen beschikbaar. Er is daarom geen gebruikersfeedback over installatie, bediening of betrouwbaarheid om mee te wegen. Op basis van de vermelde kenmerken is de SSL UMD192 vooral een gespecialiseerde digitale interface voor professionele systemen met grote kanaalaantallen.
