Electro Harmonix Effects Interface Hardw.PlugIn

Hoe gebruik je fysieke pedalen midden in een DAW-signaalketen?

Wie gitaareffectpedalen vanuit een DAW wil inzetten of computerplug-ins door een pedaalbord wil sturen, krijgt met de Electro Harmonix Effects Interface Hardw.PlugIn een compacte 2-in/2-uit-oplossing. De interface biedt drie modi voor verschillende manieren van werken. Het belangrijkste praktische aandachtspunt is de voeding: dit apparaat werkt niet uitsluitend op USB-busvoeding en wordt geleverd met een 9 V-netadapter.

Drie modi voor hardware en software

In de hardware-plug-inmodus stuurt de interface een track of signaal vanuit de DAW door fysieke pedalen of andere gitaarapparatuur en terug naar de computer. De hardware vormt daarmee een effectlus die vanuit de DAW als plug-in kan worden gebruikt. Dat maakt het mogelijk een pedaal in het digitale signaalpad te plaatsen, in plaats van alleen vóór de opname of achteraf in de keten.

De pedaalbordmodus draait de route om. Een instrument wordt op de DAW aangesloten, waarna het signaal door softwareplug-ins kan lopen en vervolgens weer in de signaalketen terechtkomt. Zo kunnen effecten op de computer worden ingezet alsof ze onderdeel zijn van een pedaalbord. De audio-interfacemodus gebruikt het toestel als een conventionele USB-audio-interface met twee ingangen en twee uitgangen.

Volgens gebruikers verschijnt de software als een effectplug-in in de DAW. Een koper beschrijft dat niveaus voor EHX-pedalen in de plug-in kunnen worden aangepast en digitaal worden weergegeven. Die gebruiker noemt ook een regelbare verhouding tussen het droge en bewerkte signaal. Voor het definitief vastleggen van het effect beschrijft diezelfde gebruiker een realtime-export van de track, waarna het geëxporteerde bestand opnieuw in het project kan worden geïmporteerd.

Aansluitingen en niveauregeling

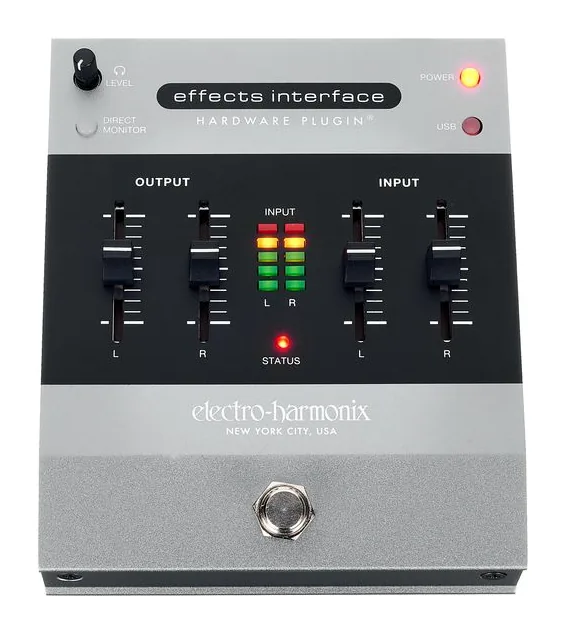

De Effects Interface heeft twee 6,3 mm-jackingangen en twee 6,3 mm-jackuitgangen, naast een hoofdtelefoonuitgang. De ingangen en uitgangen zijn stereo uitgevoerd en hebben elk afzonderlijke niveauregelaars voor links en rechts. Ook het hoofdtelefoonvolume is regelbaar. Een voetschakelaar bedient de effectbypass, terwijl leds de voeding, USB-verbinding en status aangeven. Een niveaudisplay toont het ingangsniveau.

De opgegeven opname- en afspeelconfiguratie is 2x2, met twee lijningangen en twee lijnuitgangen. Er zijn geen microfooningangen of instrumentingangen, en ook geen fantoomvoeding. Verder ontbreken aansluitingen voor S/PDIF, ADAT, AES/EBU en MADI, evenals Ethernet, MIDI en Word Clock. De verbinding met de computer verloopt via USB-C. De maximale resolutie bedraagt 24 bit bij een maximale bemonsteringsfrequentie van 48 kHz.

De fabrikant positioneert de interface als een oplossing waarvoor geen aparte omzetters of DI-boxen nodig zijn. Een gebruiker meldt dat de niveau- en impedantieaanpassing voor diens pedalen goed uitpakt en dat de verbinding via USB geen problemen met de ASIO-stuurprogramma's veroorzaakte. Dat is een individueel gebruikersverslag, geen garantie voor iedere computer, DAW of pedaalopstelling.

Voeding en formaat

De opgegeven stroomvoorziening is een 9 V-gelijkstroomadapter met een coaxiale aansluiting van 2,1 x 5,5 mm en de minpool aan de binnenzijde. Het stroomverbruik is 200 mA. Een netadapter en USB-C-kabel zijn inbegrepen. Omdat USB-busvoeding volgens de specificaties niet wordt ondersteund, moet de voeding worden meegenomen in de plaatsing en bekabeling van de opstelling.

Een koper meldt een probleem waarbij het voedingslampje snel knipperde met de meegeleverde adapter, ook bij een vervangend exemplaar. Volgens die gebruiker werkte het apparaat met andere voedingen wel goed. Dat verslag wijst op een aandachtspunt rond de voeding, maar zegt op zichzelf niet hoe vaak dit voorkomt. Controleer bij gebruik van een alternatieve adapter zorgvuldig of spanning, stekkertype, polariteit en stroomcapaciteit overeenkomen met de specificaties.

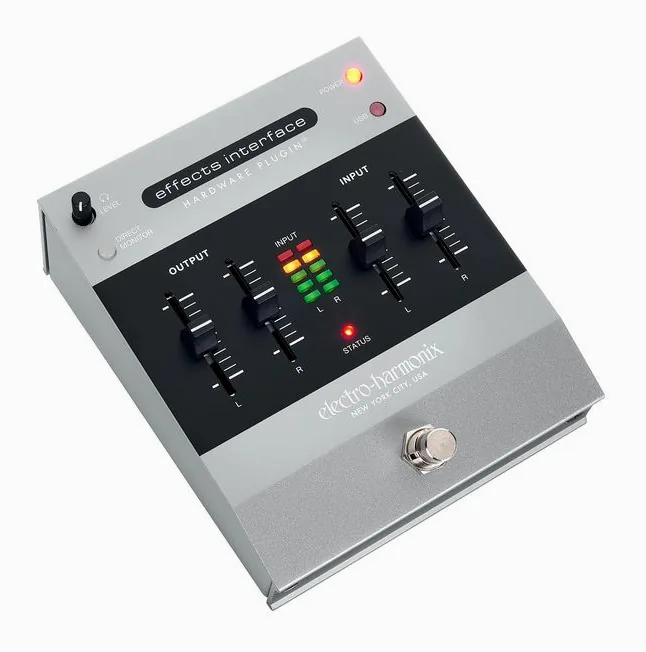

De behuizing meet 114 mm breed, 146 mm diep en 57 mm hoog. Daarmee neemt het toestel een bescheiden plek in op of naast een bureau, al moet er rekening worden gehouden met de twee stereo-aansluitingen, USB-C-kabel en netadapter.

Voor wie past deze interface?

De Effects Interface is vooral gericht op gitaristen en bassisten die fysieke effecten vanuit een DAW willen aansturen, of software-effecten in een pedaalbordopstelling willen integreren. De drie modi geven het apparaat ook een rol als eenvoudige 2-in/2-uit-audio-interface. Wie microfoons, MIDI, digitale audioverbindingen of een hogere maximale bemonsteringsfrequentie nodig heeft, vindt die mogelijkheden hier niet.

De keuze draait daarmee om een specifieke workflow: de combinatie van pedaalhardware en DAW-plug-ins via USB-C. De onafhankelijke niveauregelaars, hoofdtelefoonuitgang en voetschakelaar bieden directe bediening op het apparaat. Daar staan de vaste 48 kHz-grens, het ontbreken van microfooningangen en de noodzaak van een aparte voeding tegenover. Voor een opstelling die juist deze koppeling tussen fysieke pedalen en computersoftware verlangt, bundelt de Electro Harmonix een aantal gerichte functies in één interface.
