Zoom LiveTrak L-20R
Neem bandsessies op via USB of SD met twintig ingangskanalen
Goed
Voor bands die meerdere bronnen tegelijk willen mixen en opnemen, biedt de LiveTrak L-20R opname naar SD en gebruik als USB-audio-interface. Voor de volledige bediening heb je een iPad nodig en de mengfuncties zijn beperkt.
Sterke punten
- Neemt tot 22 sporen tegelijk op een SD-kaart op, met een maximale kwaliteit van 24-bit en 96 kHz.
- Twintig ingangskanalen, zes afzonderlijk instelbare monitoruitgangen en zeven koptelefoonaansluitingen bieden veel mogelijkheden voor bands.
- De USB-audioverbinding maakt gebruik als meerkanaals opname-interface mogelijk.
Aandachtspunten
- Voor volledige bediening is een iPad met de bijbehorende toepassing nodig; zonder die bediening zijn functies zoals het inschakelen van kanalen beperkt.
- Gebruikers noemen de toepassing soms omslachtig of instabiel, en de mogelijkheden voor toonregeling, groepering en onderbussen zijn beperkt.
Aansluitingen en bediening bepalen de inzet
Met zestien microfooningangen, twintig line-ingangen en een USB-aansluiting richt de Zoom LiveTrak L-20R zich op bands en producties die meerdere bronnen tegelijk willen mixen en opnemen. Het apparaat kan rechtstreeks naar een SD-kaart opnemen of als USB-audio-interface met een computer worden gebruikt. Voor de volledige bediening is een iPad met de L-20 Control-app nodig. Dat maakt de aansluitmogelijkheden breed, maar bindt de mixer ook aan een specifieke bedieningsmethode.

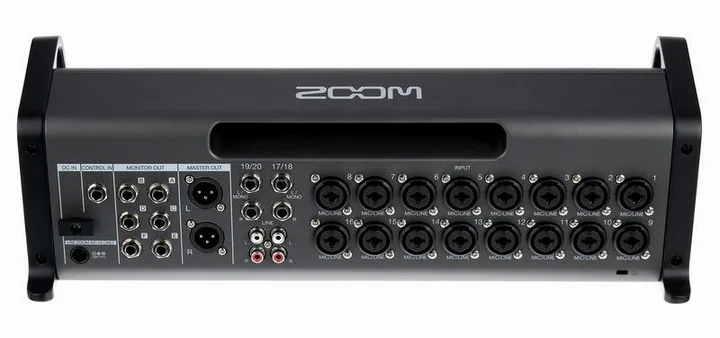

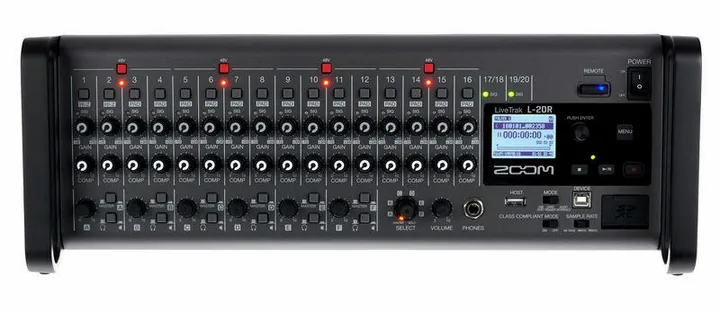

De LiveTrak heeft zestien XLR/TRS-combi-ingangen en twee stereokanalen met 6,3mm-jack- en cinchaansluitingen. De eerste twee ingangen ondersteunen Hi-Z, bedoeld voor instrumenten die rechtstreeks worden aangesloten. Op kanalen 3 tot en met 16 is een schakelbare verzwakking van 26 dB beschikbaar. De fantoomvoeding van 48 V is aanwezig, maar wordt per groep van vier kanalen in- en uitgeschakeld. Wie condensatormicrofoons en andere microfoons door elkaar gebruikt, moet dus rekening houden met die groepsindeling.
Opnemen naar kaart of computer
De recorder schrijft WAV-bestanden naar SD-kaarten tot maximaal 512 GB. De opgegeven opnamekwaliteit loopt tot 24 bit en 96 kHz. Volgens de specificaties kan het apparaat 22 kanalen tegelijk opnemen. Als USB-interface vermeldt Zoom een configuratie van 22 ingangen en 4 uitgangen. De USB-aansluiting is USB 2.0 en gebruikt een type-B-poort voor de computer. Een netvoeding is inbegrepen; de mixer werkt niet op busvoeding via USB.
Een belangrijk praktisch onderscheid zit in de bediening van de opname. Gebruikers melden dat kanalen eerst via de iPad-app moeten worden geactiveerd. De recorder kan dus niet zonder vooraf ingestelde kanaalkeuzes als volledig zelfstandig apparaat worden behandeld. Wie de LiveTrak op locatie alleen wil meenemen om snel op te nemen, doet er goed aan die afhankelijkheid mee te wegen. De ingebouwde SD-recorder blijft wel aantrekkelijk wanneer een computer niet nodig is, terwijl de USB-interface opname naar een digitaal audiowerkstation mogelijk maakt.
Monitoruitgangen voor bands
De zes configureerbare monitoruitgangen zijn een van de opvallendste onderdelen van de aansluitingen. Ze kunnen worden ingesteld als hoofdtelefoonuitgang of als uitgang op lijnniveau. Daarnaast is er een hoofdtelefoonaansluiting. Bandleden kunnen zo afzonderlijke monitormixen krijgen, bijvoorbeeld voor in-earmonitoring tijdens repetities of optredens. Kopers noemen deze mogelijkheid vaak als reden om het apparaat voor een bandopstelling te kiezen. Het is wel een digitale rackmixer zonder fysieke kanaalfaders: de bediening verloopt grotendeels via de app.
Per kanaal zijn een versterkingsregeling, panorama, een driebands-equalizer, compressor en twee effectbussen opgegeven. De lage-afsnijding is per kanaal instelbaar tussen 40 en 600 Hz. Verder zijn er twintig bewerkbare effecten, waaronder chorus, vertraging en galm, verdeeld over twee effectprocessors. De mixer biedt zes bussen en kan maximaal negen mixscènes opslaan. Er is geen grafische 31-bands-equalizer, matrix of MIDI-aansluiting. Ook digitale uitbreidingen zoals ADAT, S/PDIF, AES/EBU, MADI en Dante ontbreken.
De app is tegelijk sterk en beperkend

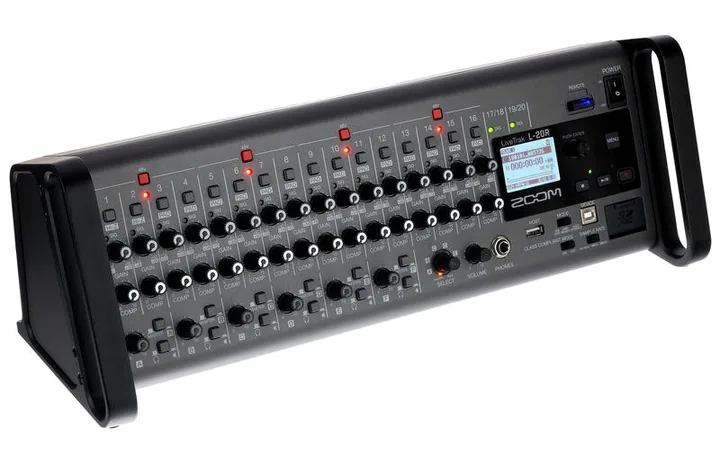

De L-20R heeft geen uitgebreide bediening met knoppen en faders op het apparaat zelf. De interface wordt op afstand bediend via de iPad-app, met verbinding via de meegeleverde Bluetooth-adapter. De bediening op afstand kan handig zijn wanneer de mixer in een rack staat en de gebruiker vanaf de zaal of het podium niveaus wil aanpassen. De keerzijde is dat gebruikers zonder iPad niet over alle instelmogelijkheden beschikken. In meerdere klantreacties wordt de iPad daarom als vrijwel noodzakelijk omschreven.
De ervaringen met de app lopen uiteen. Sommige bandleden vinden de bediening overzichtelijk zodra de opstelling is ingesteld. Anderen noemen de software beperkt of omslachtig en melden dat de stabiliteit per versie en iPad kan verschillen. Ook worden ontbrekende functies genoemd, zoals het groeperen van kanalen of het kopiëren van instellingen tussen kanalen. Dit zijn opmerkingen van kopers, geen eigenschappen die voor iedere gebruiker hetzelfde hoeven uit te pakken. Wel maken ze duidelijk dat de app een wezenlijk deel van het product is, niet slechts een extra bedieningsmogelijkheid.
Formaat, montage en afweging
De behuizing meet 438 bij 158,2 bij 151,7 mm en weegt ongeveer 2,5 kg. Rackbeugels en een voeding worden meegeleverd. De compacte vorm is geschikt voor een mobiele bandopstelling, maar enkele kopers waarschuwen dat de benodigde rackruimte groter kan uitvallen dan de aanblik doet vermoeden. Controleer daarom de beschikbare hoogte en de plaats van de beugels voordat de mixer in een rack wordt ingebouwd.
De Zoom LiveTrak L-20R past vooral bij bands die veel microfoons aansluiten, aparte monitormixen nodig hebben en hun optredens of repetities rechtstreeks op SD willen vastleggen. De combinatie van recorder, mixer en USB-interface beperkt het aantal losse apparaten. De belangrijkste afweging is de iPad-afhankelijkheid, samen met het ontbreken van fysieke faders en diverse digitale aansluitingen. Wie een zelfstandige recorder met directe bediening zoekt, kan daardoor minder goed uitkomen. Het model is leverbaar sinds augustus 2019 en wordt geleverd met voeding, Bluetooth-adapter, rackbeugels en snelstartgids.
Foto's
Specificaties
| Opname- en weergavekanalen | 22x4 |
|---|---|
| Aantal microfooningangen | 16 |
| Aantal lijningangen | 20 |
| Instrumentingangen | 2 |
| Aantal lijnuitgangen | 8 |
| Hoofdtelefoonuitgangen | 7 |
| Fantoomvoeding | Ja |
| Aantal S/PDIF-aansluitingen | 0 |
| Aantal ADAT-aansluitingen | 0 |
| Aantal AES/EBU-aansluitingen | 0 |
| Aantal MADI-aansluitingen | 0 |
| Ethernet | 0 |
| Overige aansluitingen | USB |
| MIDI-interface | Nee |
Wat gebruikers zeggen
Een mixer die echt alles omvat wat we nodig hadden als band om de volgende stap te maken.
De 6 AUX uitgangen is echt PRO-level
Veelgestelde vragen
Kan de L-20R zelfstandig opnemen zonder iPad?
De bediening van belangrijke functies, zoals het activeren van kanalen, gebeurt via de toepassing voor iPad. Meerdere gebruikers melden daarom dat een iPad nodig is om de recorder volledig te bedienen en een opname voor te bereiden.
Hoeveel sporen kan het apparaat tegelijk opnemen?
De opgegeven capaciteit is 22 gelijktijdig opgenomen sporen. Opnamen worden als WAV-bestanden op een SD-kaart opgeslagen, met een maximale resolutie van 24-bit en 96 kHz.
Is de L-20R geschikt voor individuele bandmonitoring?
Ja. De zes configureerbare monitoruitgangen kunnen worden gebruikt voor afzonderlijke mengsels en kunnen ook als koptelefoonuitgangen worden ingesteld. Gebruikers noemen dit een sterk punt voor in-ears en bandrepetities.
Kan ik het apparaat ook als audio-interface gebruiken?
Ja. Via USB biedt het apparaat een audioverbinding met 22 ingangen en vier uitgangen. Een gebruiker meldt wel dat de werking met een computer niet voor elke werkwijze overeenkomt met die van een gewone audio-interface.
Voor wie is dit niets?
Wie zonder iPad wil werken of fysieke kanaalfaders zoekt, kijkt beter verder. Ook voor uitgebreide onderbussen of ruime toonregeling is dit minder passend.
Voor wie wel?
Wie veel microfooningangen en afzonderlijke koptelefoonmengsels nodig heeft, kan deze mixer overwegen. Ook in een repetitieruimte of bij kleinschalige optredens kan de compacte rekbehuizing van pas komen.
Conclusie
Met twintig ingangskanalen, opname van maximaal 22 sporen en zes monitoruitgangen is de L-20R goed toegerust voor repetities, optredens en bandopnamen. Gebruikers prijzen vooral de opnamekwaliteit, het aantal aansluitingen en de afzonderlijke hoofdtelefoonmengsels. De bediening steunt echter sterk op een iPad, terwijl sommige gebruikers de toepassing beperkt of omslachtig vinden. Wie die werkwijze aanvaardt, krijgt voor de prijs een veelzijdige oplossing voor opname en monitoring.
