RME HDSPe AoX-M

Een digitale kaart zonder analoge in- en uitgangen

Wie analoge microfoon-, instrument- of lijnverbindingen nodig heeft, vindt die niet op de RME HDSPe AoX-M: de kaart heeft geen analoge ingangen of uitgangen. Daar staat een hoge digitale kanaalcapaciteit tegenover, met MADI als digitale in- en uitgang en ondersteuning voor maximaal 512 kanalen bij 48 kHz. De kaart is bedoeld voor systemen die veel digitale audiokanalen moeten verwerken, niet voor een zelfstandige opnameopstelling met microfoons of instrumenten.

De AoX-M is een PCIe-kaart en ondersteunt conversie tot 24 bit/192 kHz. Bij die hoogste bemonsteringsfrequentie vermeldt RME 128 kanalen; bij 96 kHz zijn dat er 256 en bij 48 kHz 512. De afnemende kanaalaantallen bij hogere frequenties zijn relevant bij het plannen van een systeem: de benodigde audiokwaliteit en het aantal gelijktijdige kanalen bepalen samen hoeveel capaciteit beschikbaar is.

MADI, synchronisatie en uitbreidingsmogelijkheden

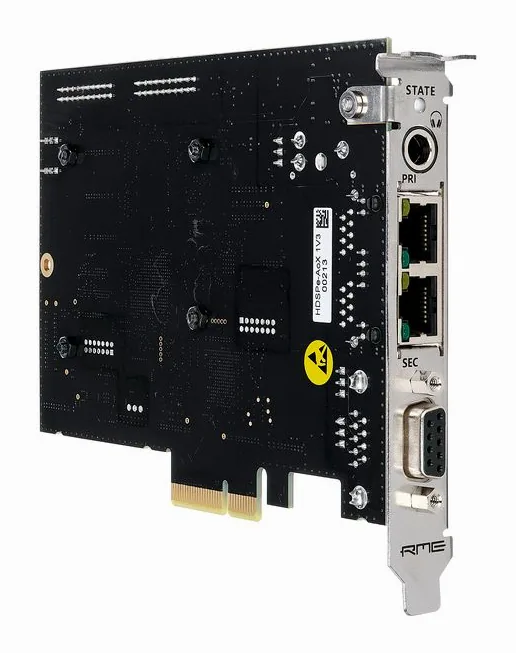

MADI vormt de kern van de aansluitingen. De kaart heeft digitale MADI-in- en uitgangen en twee RJ45-aansluitingen. Voor systemen met meer MADI-capaciteit is uitbreiding mogelijk tot vier MADI-poorten. Daarvoor is een afzonderlijke uitbreidingskaart nodig, die niet is inbegrepen.

Voor synchronisatie zijn er een Word Clock-ingang en -uitgang op BNC. Ook is er een AES3-ingang en -uitgang, waarvoor een DB9-naar-XLR-uitbreekkabel wordt gebruikt. MIDI-in en MIDI-uit zijn aanwezig via een DB9-kabel naar twee DIN-aansluitingen. Deze verbindingen maken de kaart bruikbaar in een digitale studio- of installatieomgeving waar meerdere apparaten op een gedeelde klok of MIDI-verbinding moeten aansluiten. De benodigde uitbreekkabels zijn onderdeel van de aansluiting, maar de specificaties geven niet aan of ze worden meegeleverd.

RME noemt daarnaast Steady Clock en TotalMix. De kaart ondersteunt synchronisatie en heeft een hoofdtelefoonuitgang van 6,3 mm. Ook is bewaking zonder waarneembare vertraging opgegeven. Die functies vullen de digitale routering aan, maar veranderen niets aan de belangrijkste beperking: er zijn geen analoge audio-ingangen of -uitgangen beschikbaar. Voor analoge signalen is dus aanvullende apparatuur nodig.

Wat gebruikers melden over stabiliteit en integratie

Een koper die de kaart in december 2025 aanschafte, beschreef de lage vertraging, stabiliteit en kanaalcapaciteit positief. Die gebruiker meldde aanvankelijk problemen met de integratie in een bestaande MILAN-opstelling. Dat is een individuele gebruikersmelding en geen algemene garantie dat andere configuraties hetzelfde gedrag vertonen. De koper schreef later dat de problemen met firmwareversie 1.5.0 volledig waren opgelost en gaf aan daarna tevreden te zijn met de kaart.

Dit verloop maakt firmware en de samenstelling van het bestaande netwerk relevante aandachtspunten voor wie de AoX-M aan een MILAN-systeem wil koppelen. De aangeleverde specificaties noemen MADI, maar geven geen volledige lijst van netwerkprotocollen of gecertificeerde combinaties. Controleer daarom vóór aanschaf of de kaart en de benodigde softwareversies passen bij de eigen apparatuur. De ervaring van één koper wijst erop dat updates verschil kunnen maken, maar is geen bewijs voor de werking in iedere opstelling.

Voor welke systemen past de AoX-M?

De RME HDSPe AoX-M is vooral interessant voor digitale werkomgevingen waar een PCIe-kaart veel kanalen via MADI moet verwerken en waar synchronisatie, MIDI en monitoring eveneens een rol spelen. De kanaalcapaciteit is aanzienlijk, zolang de gekozen bemonsteringsfrequentie bij het gewenste aantal kanalen past. De hoofdtelefoonuitgang en TotalMix bieden extra functies voor monitoring en beheer.

De kaart is minder passend als directe analoge aansluitingen een vereiste zijn, of als het systeem geen geschikte PCIe-uitbreidingsmogelijkheid heeft. Ook de uitbreiding naar vier MADI-poorten brengt een afzonderlijk verkrijgbare kaart met zich mee.

Belangrijkste afweging

De keuze draait om een duidelijke ruil: de AoX-M biedt veel digitale MADI-kanalen en diverse synchronisatieaansluitingen, maar geen analoge audioverbindingen. Voor een passend digitaal systeem kan die specialisatie aantrekkelijk zijn. Wie analoge bronnen rechtstreeks wil aansluiten, moet de ontbrekende ingangen en uitgangen elders in de signaalketen opvangen.
